PSU (power supply unit)

saya mahir dalam konsulati spesifikasi komputer/notebook
dengan kebutuhan anda seperti office, desain grafis, gaming, atau programing dengan budget yang anda miliki

anda bisa follow me @ahmadittech

welcome to my blog

salam blogger agan agan semua kali ini ane mau ngupas tuntas all about PSU = Power Supply Unit
apa fungsi PSU dalam rangkap universal?
- merubah arus tegangan listrik bolak-balik (AC), menjadi searah (DC). Dengan fungsi tersebut maka arus tegangan listrik yang tadinya arus kuat berubah menjadi arus kecil.

- mengalirkan arus listrik ke seluruh komponen/part komputer

BAB I CONNECTOR

jenis jenis konektor pada PSU

-ATX 24 pin

  ada dua model ATX 24 pin yaitu 20 pin (model lama) 24 pin (lebih modern dikit)

 Yang pertama 20 pin
 Yang kedua 24 pin fixed
 Yang ketiga 20+4 pin

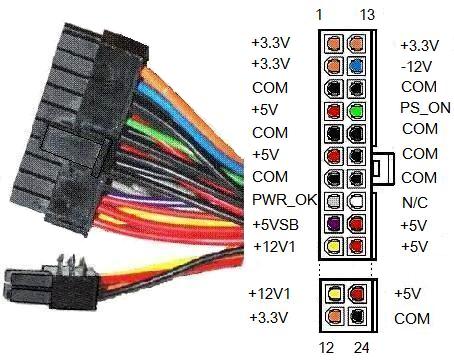

Di bawah ini merupakan gambar susunan dari PSU

-EPS/ATX12V 4-8 pin

-SATA

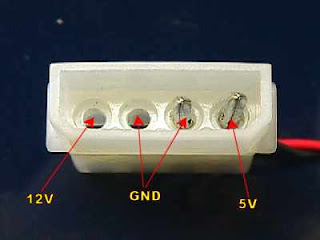

-MOLEX / 4 pin PERIPERAL

-PCIE 6/ 8 pin (6+2)
digunakan pada vga yang membutuhkan lebih dari 75 watt dari total power vganya, karena slot pci exprees hanya mampu memberikan 75 watt

MACAM - MACAM CONVERTER

- MOLEX TO SATA

MACAM - MACAM EXTENDED

-ATX12V extender

 -24 pin extender

 BAB II Problem PSU

PG signal

PC anda sering restart?
timbul masalah aneh seperti ga bisa reset, langsung shutdown
kipas muter, tapi ga bisa boot
tapi voltage OK ga drop dan psu baru?
mungkin sinyal PG anda bermasalah

PG sering disebut juga PWR_OK signal adalah pin no 8 dengan kabel warna abu abu.

Power good adalah mekanisme internal psu untuk mengecek voltase output dari psu, biasanya rail 5v atau 12v
ketika psu pertama kali dinyalakan, voltase output kacau
sehingga jika langsung digunakan untuk menyalakan PC, hasilnya kacau juga
PG signal mencegah PC beroprasi pada voltase yang diluar spek sehingga PC tidak rusak.

karena menunggu voltase stabil, maka sinyal PG pasti memiliki delay dari saat PSU dinyalakan
delai PG menurut spesifikasi ATX adalah 100ms - 500ms
jika diluar itu kemungkinan akan membuat beberapa mainboard kesulitan dinyalakan.
voltase dari PG signal biasanya 2.6 - 6V

jika PSU mengalami gangguan, misal disambar petir atau brown out, maka sinyal PG akan 'blink'
menyebabkan PC akan reset untuk melindungi hardwarenya


jika PG signal mengalami kerusakan maka akan menyebabkan PC jadi tidak stabil
PG signal mati, maka PC akan mati
PG signal 'berkedip' maka PC restart
bisa dibilang bahwa PG signal dihubungkan dengan tombol reset di PC.

pada psu abal abal, PG signal tidak ada.
tidak ada mekanisme untuk mengecek voltage output dari psu
di psu demikian, berapapun ancurnya voltage output,
tetap akan memberikan sinyal "PG palsu".
sinyal ini hanya diturunkan dari voltase output psu, tanpa di cek dulu.
biasanya ini menghasilkan nilai delai PG mendekati 0ms.
ini menyebabkan 'kompatibilitas' psu abal abal sangat tinggi
bisa menyalakan semua PC, asal powernya masih cukup.
hasilnya over voltage, under voltage, high ripple siap membakar PC anda.


BAB III Efesiensi

Efesiensi ? apa tuh?
Efisiensi adalah rasio antara output yang berguna pada perangkat konversi energi dan input
contoh.. sebuah komp memakan daya 250w yang terserap dari tembok(pln) 300w.. jadi efisiensinya sekitar 83%

efisiensi akan terasa pada rekening tagihan listrik
makin tinggi efisiensi..komputer kalian akan menyerap daya yang lebih kecil

Contoh:

PSU 400W A efisiensi pada daya 200W adalah 75%
PSU 400W B efisiensi pada daya 200W adalah 83%

efisiensi adalah berapa daya yang diambil dari tembok rumah kita (AC) untuk mengeluarkan jumlah output di PSU (DC). cara hitung efisiensi adalah jumlah daya yang dipake PSU dibagi dengan persentase efisiensi, mari kita hitung:

PSU A 200W/75% = 266W
PSU B 200W/83% = 240W

jadi kesimpulannya PSU B lebih hemat listrik, karena untuk output 200W daya listrik yang diambil dari rumah kita adalah 240W, dimana PSU A untuk output daya 200W membutuhkan 266W.


BAB IV Type PSU


Modular
merupakan inovasi dalam pemasangan kabel, yang memungkinkan pengguna untuk menghilangkan kabel yang tidak terpakai.
Sedangkan desain konvensional memiliki banyak kabel secara permanen tersambung ke PSU.

Non Modular

Perbedaan
PSU Modular
- Kabel yang tidak di gunakan dapat di lepas dari body PSU
- Managemen cable dapat lebih mudah..dan membuat rapi
- Harga biasanya lebih mahal dari non modular

PSU non Modular
- Kabel fix menempel pada body PSU
- susah dalam managemen cable
- Harga relatif lebih murah dari PSU modular
